Beschreibung
Serieller Adapter für CANchecked 2.8″ Display
Für Steuergeräte mit nur seriellen Anschluss
Original CANchecked Produkt
Dieser Adapter wird benötigt falls ihr Steuergerät kein CAN-Bus Signal ausgibt, aber über einen seriellen Anschluss verfügt.
Hinweis: Funktioniert nur mit dem CANchecked 2.8″ Display!
Steuergeräte ohne Can Bus Schnittstelle besitzen oft zur Programmierung oder zur Anbindung externer Geräte eine RS232 (serielle Schnittstelle). Um Kunden auch diese Anbindung anbieten zu können, gibt es den seriellen Adapter.
Unterstützte Steuergeräte:
– Ecumaster Emu ohne Can Bus Schnittstelle
– VEMS
– MME ohne Can Bus Schnittstelle
– Weitere Steuergeräte auf Anfrage
Unterstützte Werte:
Die Vorgabe der unterstützten Werte kommt vom Hersteller der Steuergeräte. Alle Werte die gesendet werden, werden unterstützt. Hier ein Auszug der Werte von den vorhandenen Steuergeräten:
| Ecumaster (v2.036) |
RPM, MAP, TPS, IAT, Batt, IgnAngle, Egt1, Egt2, dwellTime, pulseWidth, wboLambda, wboAFR, knockLevel, vssSpeed, gear, Baro, analogIn1,, analogIn2, analogIn3, analogIn4, injDC,emuTemp, oilPressure, oilTemperature, fuelPressure, CLT, flexFuelEthano, Temp, cel, deltaFPR, fuelLevel, lambdaTarget, scondarypulseWi, tablesSet | |
| VEMS | RPM, Speed, Oeldruck, Oeltemp, Wassertemp, Benzindruck, Batterie, Drosselklappe, Ladedruck, Ansaugtemp, AGT, Lambda, Benzintemp, Gang, Fehler | |
| MME | RPM, IAT, WaterTemp, Oiltemp, ECUtemp, EGT1, EGT2, Lambdatemp, TPSperc, MAF1, MAF2, MAFeffective, SensorSupply, MAPrelative, Errors, Gear, BenzinTemp, EthonalRate, CylCharge, KIretard, TPSang, IGNang, AmbientAirPress, Oilpressure, Fuelpressure, Boost, Lambda1, Lambda2, Battery, Speed |
Zusätzlich stehen nach wie vor die vier analogen Eingänge zur Verfügung.
Hardware:

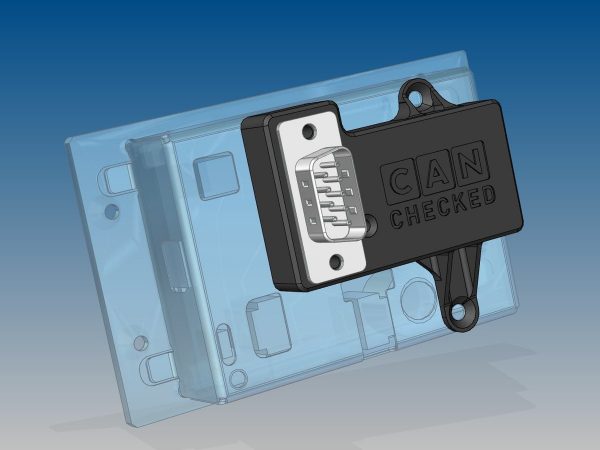

Der Adapter wird hinten an das Display mit 2x M3 Schrauben befestigt. Das vierpolige Kabel zum Display ist vorkonfektioniert und wird an die serielle Schnittstelle am Display (Achtung TTL!) angeschlossen. Mittels einem 9-poligen Sub-D Stecker verbindet man den seriellen Adapter mit dem Steuergerät.
Belegung:
2: TX
3: RX
5: Masse
Lieferumfang:
– Serieller-Adapter für 2.8″ Display
– Montagematerial
